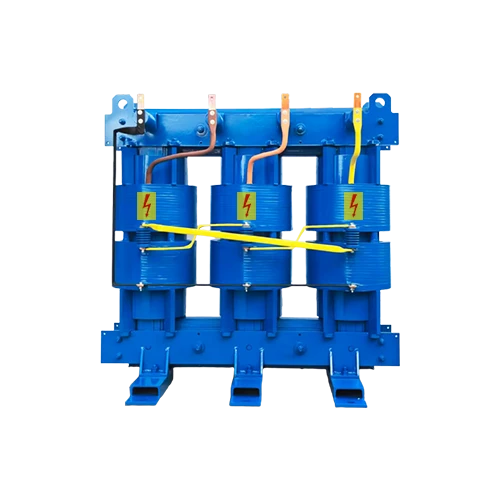

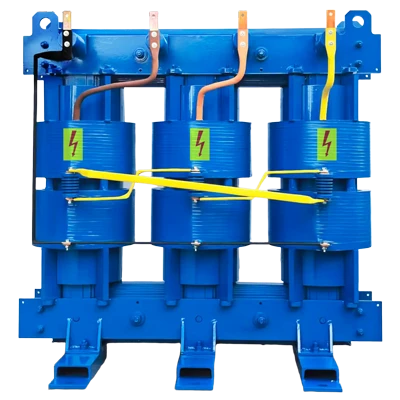

Aarding van transformatoren
Aardingstransformatoren kunnen een aardingspad bieden voor een niet-geaard systeem of worden gebruikt wanneer de neutrale lijn van het systeem uitvalt en niet meer beschikbaar is.
De reden voor het gebruik van een aardtransformator (of) de functionaliteiten ervan zijn als volgt:
Wanneer de transformator geaard is, verminder dan de omvang van de transiënte overspanning.
Zorg voor een aardingspad met redelijk lage impedantie voor de transformator, zodat het neutrale punt van het systeem op of nabij het aardpotentiaal blijft.
Zorg voor een stroombron tijdens een lijnaardingsfout.
Sluit in speciale gevallen een fase-neutrale belasting aan.
Toepassingen van aardingstransformatoren
1. Industriële energiesystemen
Rectificatie en stroomconversie: Gebruikt in elektrolyse, DC-aandrijvingen en HVDC-systemen waarbij gelijkrichtertransformatoren wisselstroom naar gelijkstroom omzetten.
Variabele frequentieaandrijvingen (VFD's): zorgen voor isolatie en spanningsaanpassing voor motorbesturingssystemen.
2. Hernieuwbare energie
Zonne-/windomvormers: stap-de spanning verhogen/verlagen vóór DC-AC-conversie in net-gekoppelde systemen.
Batterijopslag: interface tussen batterijbanken en stroomdistributienetwerken.
3. Commercieel en infrastructuur
Datacenters: veilige, brand{0}}bestendige stroomdistributie voor kritieke IT-belastingen.
Ziekenhuizen en luchthavens: Zorg voor betrouwbare stroom zonder risico op olielekkage.
4. Zware omgevingen
Mijnbouw en offshore: explosie-veilige ontwerpen voor gevaarlijke locaties.
Tropische/kustgebieden: vocht{0}}bestendige isolatie voor omstandigheden met hoge- vochtigheid.
5. Smart Grid en stroomkwaliteit
Harmonische beperking: K--modellen voor niet-lineaire belastingen (bijv. gelijkrichters).
IoT-geactiveerde monitoring: realtime- tracking van temperatuur/belasting voor voorspellend onderhoud.
Aardingstransformatoren: technische specificaties
|
Categorie |
Parameter |
Specificatie |
|
Algemeen |
Vermogen |
Tot 1000 kVA |
|
Bouw |
VP1-structuur |
|
|
Koeling en isolatie |
Koelmethode |
AN / AF (compatibel met IEC 60076-11) |
|
Isolatiesysteem |
UL 1446 gecertificeerd, klasse H (180 graden) of R (220 graden) |
|
|
Brandwerendheid |
Zelf-dovende, vlam-materialen |
|
|
Elektrisch |
Frequentie |
50/60 Hz (±5%) |
|
Naleving van normen |
IEC 61378-1, IEEE C57.18.10 |
|
|
Milieu |
Omgevingstemperatuurbereik |
-25 graden tot +50 graden |
|
Hoogte |
Minder dan of gelijk aan 3000 m (derating boven 1000 m) |
|
|
Ontwerpkenmerken |
Efficiëntie |
Hoog-efficiënt koelontwerp |
|
Veiligheid |
Geen brandbare vloeistoffen, geschikt voor gevaarlijke omgevingen |
Waarom kiezen voor LTEC'sAarding van transformatoren?
LTEC – Geef uw systemen kracht met innovatie!
Kernfunctie: het oplossen van een kritiek veiligheids- en systeemprobleem
Creëer een neutraal punt:In niet-geaarde of delta-verbonden systemen is er geen neutraal punt. Een aardingstransformator (meestal een Zig-Zag of Wye-Delta) creëert er kunstmatig een.
Geef een pad op voor aardfoutstroom:Tijdens een fase-naar-aardfout zorgt het voor een pad met lage- impedantie zodat de foutstroom kan terugkeren, waardoor beveiligingsrelais de fout snel kunnen detecteren en verhelpen.
Beperk voorbijgaande overspanningen:Door de systeemneutraal te stabiliseren, voorkomt het de destructieve overspanningen die kunnen optreden in niet-geaarde systemen tijdens vonkende aardfouten.
Belangrijkste onderscheidende factoren van LTEC
Toepassing-Specifieke ontwerpen:LTEC biedt geen one-size-fits-all-oplossing. Zij ontwerpen transformatoren op basis van uw specifieke systeemspanning (bijvoorbeeld 4,16 kV, 13,8 kV, 33 kV), foutstroomvereisten en fysieke beperkingen.
Geavanceerde modellering:Ze gebruiken geavanceerde software om de prestaties onder verschillende foutomstandigheden te modelleren, zodat de transformator zich zal gedragen zoals verwacht in een echt -foutscenario.
Optimaal impedantieontwerp:De impedantie wordt zorgvuldig berekend om de aardfoutstroom te beperken tot een niveau dat hoog genoeg is om door relais te worden gedetecteerd, maar laag genoeg om schade aan apparatuur te voorkomen (vaak in het bereik van 200 A tot 1000 A).
Robuuste constructie en hoogwaardige materialen
Kernstaal van hoge-kwaliteit:Maakt gebruik van korrel-georiënteerd-siliciumstaal met laag-verlies voor efficiënte magnetische prestaties en minder verwarming.
Duurzame koperen wikkelingen:Gebruikt doorgaans koperen wikkelingen voor superieure kortsluitvastheid, thermische prestaties en corrosiebestendigheid in vergelijking met aluminium.
Rigoureus isolatiesysteem:Voorzien van een vacuümdruk-geïmpregneerd (VPI) of giethars isolatiesysteem. Hierdoor zijn de wikkelingen bestand tegen vocht, chemicaliën en omgevingsverontreinigingen, wat cruciaal is voor de betrouwbaarheid op de lange- termijn.
Robuuste tank en afwerking:De tank is vaak gemaakt van zwaarder-staal en beschermd met een hoogwaardige- industriële verf- of epoxycoating om corrosie in zware omstandigheden te weerstaan.
